防雷接地系统第七分项：综合布线

大家好，欢迎继续关注智能建筑的机电安装今天，我们将为您带来建筑电气防雷与接地系统的第七个子项目:综合布线本文将从七个方面入手:环境检查、设备和测试仪器工具的检查、电缆敷设和?；し椒ǖ募觳?、电缆终端、电气工程测试、管理系统验收和注意事项。

综合布线动态图

01

199防雷接地系统综合布线环境检查区包括工作区、电信机房和设备间，各检查项目如下:

199(1)工作区、电信机房和设备间土建工程已全部完成房屋地面平整，门的高度和宽度应符合设计要求；

(2)房屋预埋线槽、暗管、孔洞、竖井的位置、数量和尺寸应符合设计要求；

(3)活动地板的防静电措施和接地应符合活动地板铺设处的设计要求。电信室和设备室应提供

抗静电地板

(4)220伏单相电源插座，带?；そ拥?；

220伏单相电源插座:在有接地?；?p>(5)的电信机房和设备间应设置可靠的接地装置，接地电阻值和接地装置应符合设计要求；

电信间接

6电信机房和设备间的位置、面积、高度、通风、防火和环境温湿度应符合设计要求

02设备和试验仪器工具检验

(1)设备检验应符合下列要求:

1)项目所用电缆和设备的品牌、型号、规格、数量和质量应在施工前进行检验，并应符合设计要求，并有相应的质量文件或证书。原则上，工厂检验证明材料、质量文件或与设计不一致的文件不得用于本工程。

2)进口设备和材料应有产地证明和检验证明；

3)被检查的设备应做好记录，不合格的设备应分开存放，以供验证和处理。

4)工程中使用的电缆和设备应符合订货合同或密封产品的规格、型号和等级；

5)备件、备件和各种文件应齐全

(2)匹配型材、管材、铁件的检验应符合下列要求:

1)各种型材的材料、规格、型号应符合设计文件的规定，表面应光滑平整，不得变形或断裂。预埋金属线槽、过线盒、接线盒和桥架的表面涂层应均匀完整，不得变形或损坏。

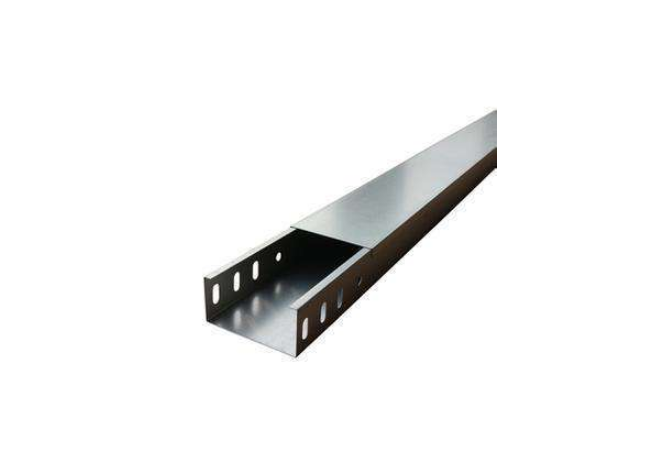

镀锌金属槽

2)室内管道采用金属管或塑料管时，管体应光滑无伤痕，管孔应无变形，孔径和壁厚应符合设计要求；金属管罐应根据工程环境要求进行镀锌或其他防腐处理。塑料管沟槽必须采用阻燃管沟槽，外壁应有阻燃标志；

塑料阻燃管

3)室外管道应按通信管道工程验收的有关规定进行检验；

4)各种铁质材料和规格应符合相应的质量标准，不得歪斜、扭曲、穿孔、破损或损坏；

5)铁表面处理和涂层应均匀完整，表面光洁，无脱落、气泡等缺陷

(3)电缆的检验应符合下列要求:

1)工程中使用的电缆和光缆的型号和规格以及电缆的防火等级应符合设计要求；

工程用五芯电缆光纤结构

2)附在电缆上的标志和标签应完整清晰，并在外包装上标明型号和规格。

3)电缆外包装和外护套应完好无损。当外包装严重损坏时，应经检验合格后方可用于工程。

4)电缆应附有该批电气性能检验报告。施工前，应测试并记录链路或通道的电气性能和电缆长度。

5)光缆打开后，首先检查光缆端包是否完好。如果光缆外包装或光缆护套有损坏，应对光缆进行光纤性能指标测试。如有断纤，应进行处理，经检查合格后，方可使用光缆。测试完光纤后，应密封并固定光纤末端，并修复外包装。

光缆开口

(4)光纤跳线或光跳线的检查应符合以下要求:

1)两端光纤连接器的端面应配有适当的?；っ?；

2)光纤类型应符合设计要求，并应有明显标志

光纤跳线:两端带?；っ钡牧幼爸玫募煅?p>(5)应符合以下要求:

1)接线?？?、信息插座?？榧捌渌幼爸玫牟考ζ肴?，电气、机械性能等指标应符合相应产品生产的质量标准塑料材料应具有阻燃性能，并符合设计要求。

2)信号线电涌?；て鞯母飨钪副暧Ψ舷喙毓娑?；

3)光纤连接器和适配器的使用类型、数量和位置应符合设计。

光纤连接器的组成

(6)配线设备的使用应符合下列要求:

1)光缆配线设备的类型和规格应符合设计要求；

2)光缆分配设备的布置和标识名称应符合设计。各类标志名称应统一，标志位置应正确清晰。

光缆配线号

(7)测试仪器和工具的测试应符合以下要求:项目所需的

1991)仪器和工具应提前测试或检验，电缆测试仪器应附有相应测试机构的证明文件；

2)综合布线系统测试仪应能测试相应类型工程的各种电气性能和传输特性，其精度应满足相应要求应根据相应的识别程序和校准方法定期检查和校准测试仪器的准确度。该测试仪器经相应测量部门验证合格后，方可在有效期内使用。

3)施工工具，如电缆或光缆拼接工具:剥离器、光缆切割机、光纤熔接器、光纤抛光机、夹紧工具等。必须经过检验，才能用于项目。

光纤接续机:接续和断裂光纤的接续操作

(8)当现场没有检测手段获取屏蔽线系统所需的相关技术参数时，可使用认证检测机构或制造商所附的技术报告作为检验依据。

(9)双绞线电缆的电气性能、机械特性、光缆传输性能及连接装置的具体技术指标和要求应符合设计要求经测试和检验，性能指标不符合设计要求的设备和材料不得用于本工程。

该综合布线是防雷接地系统的较后一个分项。其余的时间更长。今天，我们将首先介绍环境检查，设备和测试仪器工具检查。明天，我们将介绍电缆敷设和?；し椒觳?、电缆终端、工程电气测试、管理系统验收和注意事项等。请继续关注。我们不能分开。

综合布线:专业就是力量！
