重视电缆桥架的安装和布线

安徽电缆桥架布线适用于电缆数量较多或相对较多的地方，因此对电缆桥架布线的要求很高，电缆桥架设备的主要设备在屋顶。设备沿墙水平和垂直，设备沿轴线，设备沿地面电缆槽和管道支架设备设备的支撑(悬挂)可用于产品或自我防护。分支(悬挂)结构的固定方法主要包括预埋铁焊接、膨胀螺栓固定等。

的施工应按照商定的计划进行，一般要求如下:

(1)室内布线选用电缆桥架时，电缆不应有黄麻或其他易燃烧材料的外?；げ?。

(2)在有腐蚀或特殊湿度的地方选择电缆桥架布线时，应根据不同的腐蚀介质选择相应的?；し椒?，并应选择塑料护套电缆。

(3)电缆桥架(盘)水平设备离地高度不低于2.50米，垂直设备离地1.80米以下部分应加金属盖板?；?，但敷设在特殊电气室(如配电室、电气竖井、技术层等)时应在室外。)对于

(4)电缆桥架水平设备，应根据荷载曲线选择较佳跨度进行支撑，跨度一般为1.5 ~ 3m。垂直敷设时，固定点的间距不得超过2m

(5)当几组电缆桥架平行于同一高度的设备时，相邻电缆桥架之间应考虑?；ず图煨藜涓?/p>

(6)电缆可以间隔敷设在电缆桥架上。电缆在托盘横截面的填充率:电力电缆不应超过40%；控制电缆不应大于50%

(7)不同电压和不同用途的电缆不得敷设在同一层桥架上:

1)LKV以上1kV以下的电缆

2)双向电源电缆，用于向同一路径上的主负载供电

3)应急照明和其他照明电缆

4)强弱电电缆如果

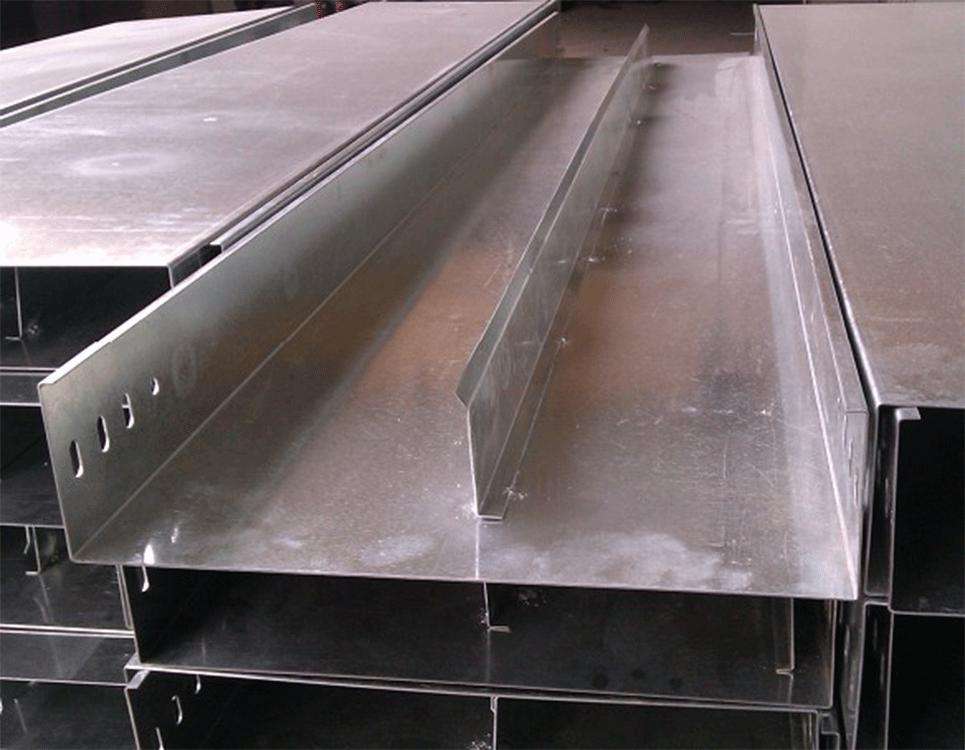

因受限制需要安装在同一层桥梁上，则应由隔板隔开。当

(8)电缆桥架与各种管道平行或交叉时，其较小净距应符合表DQ4-1的规定

(9)电缆桥架不应安装在腐蚀性气体管道和热力管道的上方和腐蚀性液体管道的下方，否则应采用防腐和隔热的方法。

(10)电缆槽中的电缆应固定在以下部位垂直敷设时，电缆的上端和每隔1.50 ~ 2m水平敷设时，电缆首尾两端，每隔5 ~ 10m转弯一次
